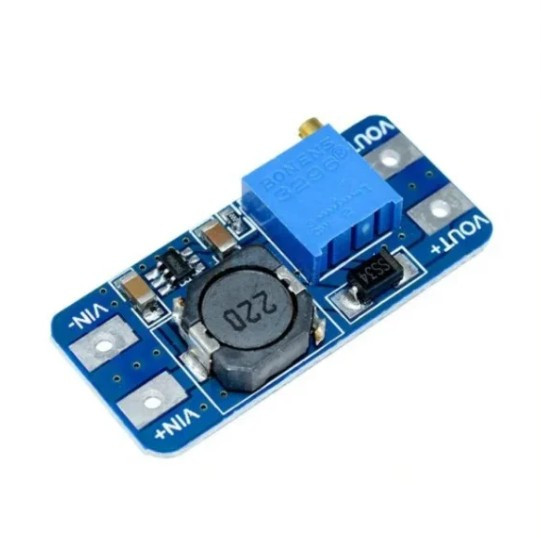

Регульований підвищувальний перетворювач 2 А 28 В MT3608/Модуль DC-DC MT3608/Плата MT3608

27 ₴

Показати оптові ціни

Мінімальна сума замовлення на сайті — 200 грн

  • Готово до відправки
  • Оптом і в роздріб
  • Код: 0110
Регульований підвищувальний перетворювач 2 А 28 В MT3608/Модуль DC-DC MT3608/Плата MT3608
Регульований підвищувальний перетворювач 2 А 28 В MT3608/Модуль DC-DC MT3608/Плата MT3608Готово до відправки
27 ₴
+380 (50) 551-04-27
0684063199
+380 (50) 551-04-27
0684063199
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики

Регульований підвищувальний перетворювач 2 А 28 В MT3608/Модуль DC-DC MT3608/Плата MT3608

Опис

Модуль MT3608 потрібен для зміни значення вихідної напруги. Розміри модуля малий, тому його можна використовувати в портативних пристроях. Модуль можна використовувати як лабораторний блок живлення, різні джерела живлення, живлення електронних пристроїв, зарядний пристрій тощо. Також перетворювач напруги можна використовувати як зарядний пристрій для акумуляторів.

Модуль спроєктований на основі мікросхеми MT3608, підстрочкового резистора та інших допоміжних запчастин. Мікросхема має 6 виводів і виготовлена в корпусі «SOT23-6». Головною перевагою цього перетворювача є робота від 2 В напруги постійного струму. Вихідна сила струму становить 2 А, а коефіцієнт корисної дії (ККД) до 93%. Захистом від КЗ (короткого замикання) мікросхема не має, зате є захист від перегрівання, за якого плата вимикає вхідну напругу. Регулюються значення вихідної напруги за допомогою підстрочного резистора.

Схема під'єднання перетворювача MT3608

Під'єднується джерело живлення до 2 контактів за допомогою паяння. На платі є 4 виведення:

IN+: вхідна напруга 2-24 В
IN-: «земля»
OUT+: вихідна напруга 5-28 В
OUT-: «земля»


Подається живлення від зовнішнього джерела живлення. Діапазон вхідної напруги постійного струму становить від 2 до 24 В, а вихідної напруги від 5 до 28 В.

Зверніть увагу! Під час першого вмикання напруга на виході зазвичай встановлюється на рівні вхідного. Для початку регулювання, обертайте движок підстрочкового резистора 4-5 (може бути й до 20) обертів проти годинникової стрілки

Технічні характеристики перетворювача MT3608



Мікросхема MT3608
Вхідна напруга, В 2 ... 24
Вихідна напруга, В 5 ... 28
Максимальний вихідний струм, А 2
ККД, % 93
Струм споживання, мА 100
Робочий діапазон температур, °C -40 ... +85
Розміри модуля, мм 37 х 17 х 6
Основні атрибути
Країна виробникКитай
Висота6 мм
Довжина37 мм
СтанНовий
ТипМодуль
Тип модуляСиловий
КолірСиній
Ширина17 мм
Захист від короткого замиканняНемає
ККД, не менш ніж93 %
Тип робочої величиниНапруга
Захист від перегріванняДа
Мінімальна робоча температура довкілля-40 град.
Максимальна робоча температура довкілля85 град.
