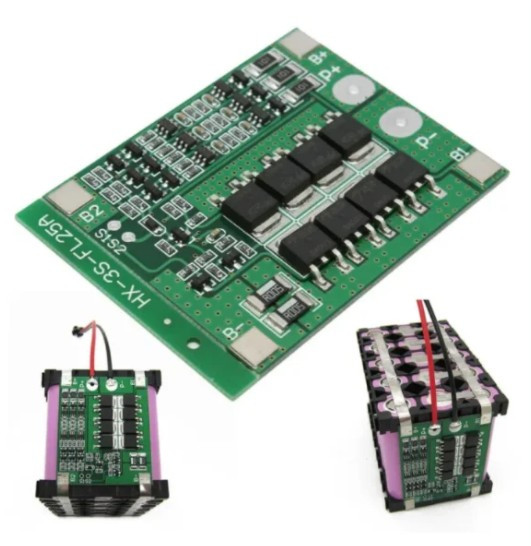

Плата захисту BMS 3S 25A з балансуванням 12.6 V (Контролер заряду/розряджання) Li-Ion 18650
Плата захисту BMS 3S 25A з балансуванням 12.6 V (Контролер заряду/розряджання) Li-Ion 18650Немає в наявності
84 ₴
+380 (50) 551-04-27
0684063199
+380 (50) 551-04-27
0684063199
повернення товару протягом 14 днів за рахунок покупця
Опис
Характеристики

BMS Контролер заряду-розряду для 3 Li-Ion акумуляторів 18650 25A 11.1-12.6V

Призначений для контролю процесу заряджання та розряду літій-іонних акумуляторів типу 18650, а також моніторингу їхнього стану.

Опис

Особливостями цього контролера заряду є: захист від КЗ (короткого замикання) і захист від перерозряджання (перезаряджання). Також особливістю цього модуля є наявність функції балансування комірок. Ця функція вирівнює напруження на елементах батареї до одного рівня. Балансування зібране на базі HY2213-BB3A. Максимальний робочий струм цього BMS контролера становить 25 А, а струм балансування становить 42 мА. Вимкнення заряду акумулятора відбувається у разі досягнення напруги 4,25 — 4,35 В, а розряду у разі зниження напруги до 2,3 — 3,0 В.

Модуль має 6 виведень:


B+: позитивний полюс акумулятора
B-: негативний полюс акумулятора
B1: середня точка збирання 1 і 2 акумуляторів
B2: середня точка збирання 2 і 3 акумуляторів
P-: негативна клема заряду/розряджання
P+ Позитивна клема заряду/розряджання

У разі перевищення максимального допустимого значення напруги живлення контролер заряду активує режим «захист». Для того щоб відновити роботу модуля, необхідно заново подати напругу на вхід плати BMS або почекати деякий час, поки контролер заряду не вимкне захист автоматично.

Характеристики

  • Максимальний постійний струм навантаження — до 18.0A.
  • Максимальний імпульсний струм навантаження — до 25.0A.
  • Спрацьовування захисту за струмом —  35.0 --- 50.0A.
  • Напруга спрацьовування захисту від перезарядження — 4.28V ± 0.025V, але за фактом балансувальні мікросхеми стоять на 4.20V — так що після балансування напруга на акумуляторах буде 4.20V.
  • Напруга повернення в нормальний режим — 4.08V ± 0.05V.
  • Напруга спрацьовування захисту від глибокого розряджання — 2.90V ± 0.05V.
  • Відновлення робочого режиму — 3.00V ± 0.1V.
  • Струм балансування — 0.04A.
  • Розміри — 56 мм * 45 мм * 1,2 мм
Основні атрибути
ВиробникBMS
Країна виробникКитай
Вага40 г
Висота1.2 мм
Довжина56 мм
КолірЗелений
СтанНовий
ТипКонтролер
Тип модуляСиловий
Ширина45 мм
