25 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 200 грн

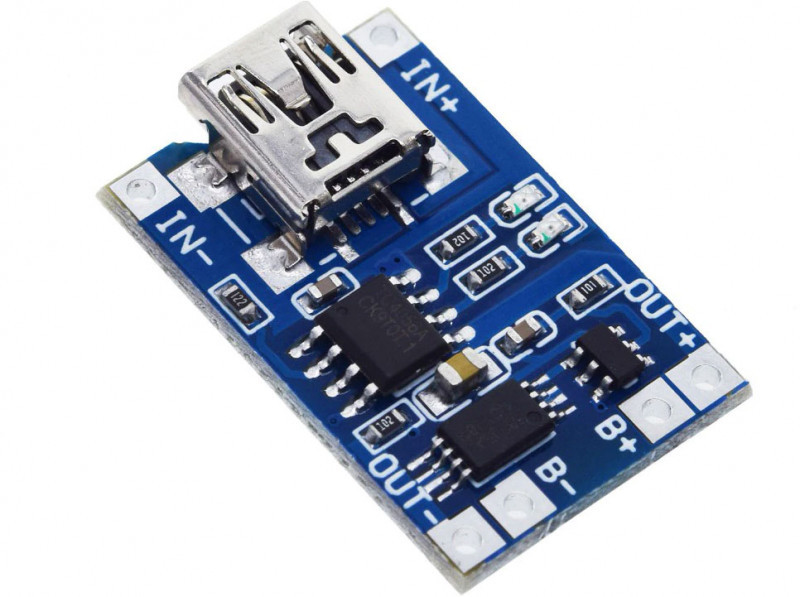

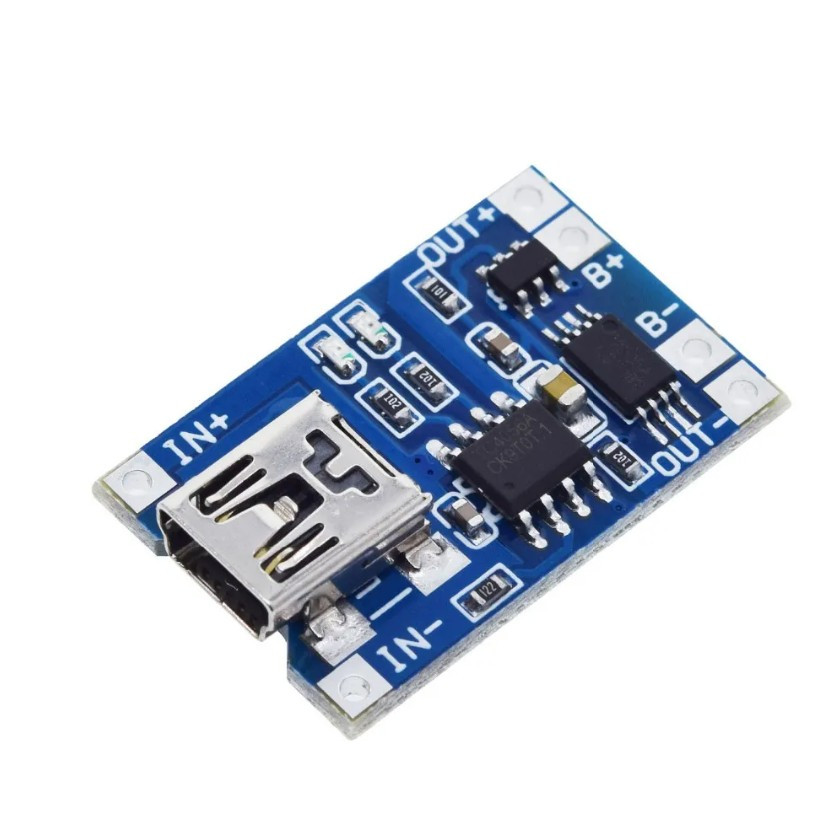

Модуль контролера із захистом TP4056 призначений для заряджання Li-Ion акумуляторів струмом до 1 A. Мікросхема TP4056 застосовується в автономних лінійних зарядних пристроях літій-іонних акумуляторів із тепловим захистом у корпусі SOIC8. Мала кількість зовнішніх компонентів роблять TP4056 ідеальним рішенням для портативних пристроїв. Особливістю цього модуля є наявність на платі USB роз'єму Mini-USB.

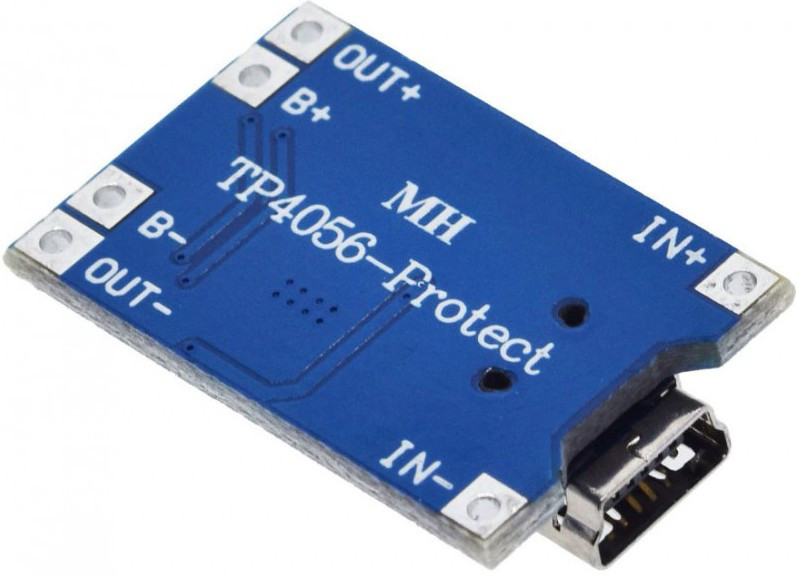

Для початку заряду під'єднайте кабель USB або подайте напругу 5 В на виведення (IN+) (IN-), акумулятор (без вбудованого захисту розряду) під'єднайте до виведення (B+) (B-), навантаження, яке живитиме батарея, можна під'єднувати до виведення OUT+ OUT- (у разі заряджання батареї навантаження бажано вимикати, якщо воно не розраховане на напругу 4,2 В).
Червоний світлодіод сигналізує про заряджання, зелений (у деяких версіях плат синій) повідомляє, що заряджання закінчене.
Внимание!
| Резистор (кОм) | Ток заряда |
|---|---|
| 30 | 50 |
| 20 | 70 |
| 10 | 130 |
| 5 | 250 |
| 4 | 300 |
| 3 | 400 |
| 2 | 580 |
| 1.66 | 690 |
| 1.5 | 780 |
| 1.33 | 900 |
| 1.2 | 1000 |

| Основні атрибути | |
|---|---|
| Країна виробник | Китай |
| Вага | 0.05 г |
| Довжина | 26.17 мм |
| Стан | Новий |
| Тип | Модуль |
| Тип модуля | Силовий |
| Колір | Синій |
| Ширина | 17.16 мм |
